Индивидуальные тепловые пункты (ИТП): назначение и устройство  20.06.2016 09:16

Что представляет собой ИТП?

ИТП - это теплотехническая система, состоящая из взаимосвязанных элементов (оборудования, трубопроводов), которая обеспечивает управление следующими процессами:



  • теплоснабжением;
  • приготовлением горячей воды для системы ГВС;
  • вентиляцией;
  • приготовлением горячей воды на технологические нужды.



Каждый из указанных процессов управляется соответствующей подсистемой, входящей в состав ИТП. В зависимости от назначения ИТП, он может состоять как из одной, так и из нескольких таких подсистем.



Цель устройства ИТП - обеспечение заданных параметров теплоносителя (температуры, расхода) в указанных подсистемах.



Общим для всех ИТП элементом является узел учета тепловой энергии. Перечень остального оборудования, устанавливаемого в ИТП,  зависит его от назначения. ИТП,  как правило, включает в себя систему повысительных и циркуляционных насосов, теплообменное оборудование, накопительные емкости для воды, запорно-регулирующую арматуру,



Взаимосвязь между элементами ИТП осуществляется системой автоматического управления (САУ) всеми процессами.



ИТП, в отличие от индивидуальной котельной, подключается к сети центрального теплоснабжения. Подключение, как правило, реализовывается по независимой схеме, когда тепловой контур здания отделен от сетевого контура при помощи теплообменного оборудования.

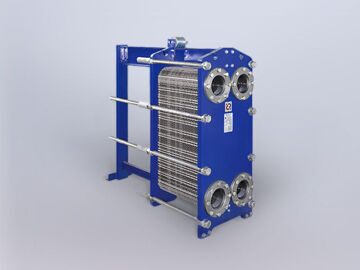

Пластинчатый разборный теплообменник

В качестве теплообменного оборудования используются, чаще всего, разборные пластинчатые теплообменники. Возможны варианты с пластинчатыми неразборными (паянными) теплообменниками, а также трубчатыми
(или кожухотрубными).


Последние, впрочем, обладая существенно большими, в сравнении с пластинчатыми, габаритами при той же производительности, уже почти не используются.


ИТП. Принцип работы


Принцип работы ИТП сводится к управлению подсистемами, входящими в его состав.


Так, подсистема, отвечающая за управление отоплением, работает по принципу узла погодного регулирования. Она обеспечивает соответствие температуры теплоносителя температуре наружного воздуха для достижения требуемой температуры воздуха в помещении.


Подсистема, отвечающая за приготовление горячей воды для технологических нужд или нужд ГВС, настраивается на то, чтобы нагреть водопроводную воду до заданной температуры перед тем, как она будет направлена на разбор.


По аналогичному принципу  осуществляется подогрев воздуха для системы приточно-вытяжной вентиляции.


Управление этими подсистемами осуществляется при помощи  программируемых контроллеров, которых на рынке на сегодняшний день существует целый рад разновидностей. Выбор их зависит от конкретных задач, которые планируется реализовать в ИТП.



ИТП. Стоимость


Монтаж ИТП - сложная и ответственная задача, для выполнения которой обязательно наличие проекта. Основным нормативным документом для создания проекта ИТП является СП 41-101-95 "Проектирование тепловых пунктов".


Для грубой оценки предстоящих затрат по монтажу ИТП мы используем метод аналогии, выводя на основе опыта усредненную стоимость 1 МВт мощности ИТП в пересчете на текущий уровень цен.


Но это позволяет оценить затраты лишь очень приблизительно. Действительная стоимость монтажа ИТП может быть определена только на основании конкретных проектных решений.


Поэтому, если Вы приняли решение об устройстве ИТП на Вашем объекте, то первый шаг, который Вам необходимо будет сделать - это заказать проект.


Если у Вас уже есть готовый проект, мы можем рассчитать стоимость его реализации.
